TA1/TA2/TA9/TC4鈦網(wǎng)藍(lán)的表面處理工藝與保養(yǎng)維護(hù)方案

發(fā)布時間：2025-03-21 20:43:44 瀏覽次數(shù) ：

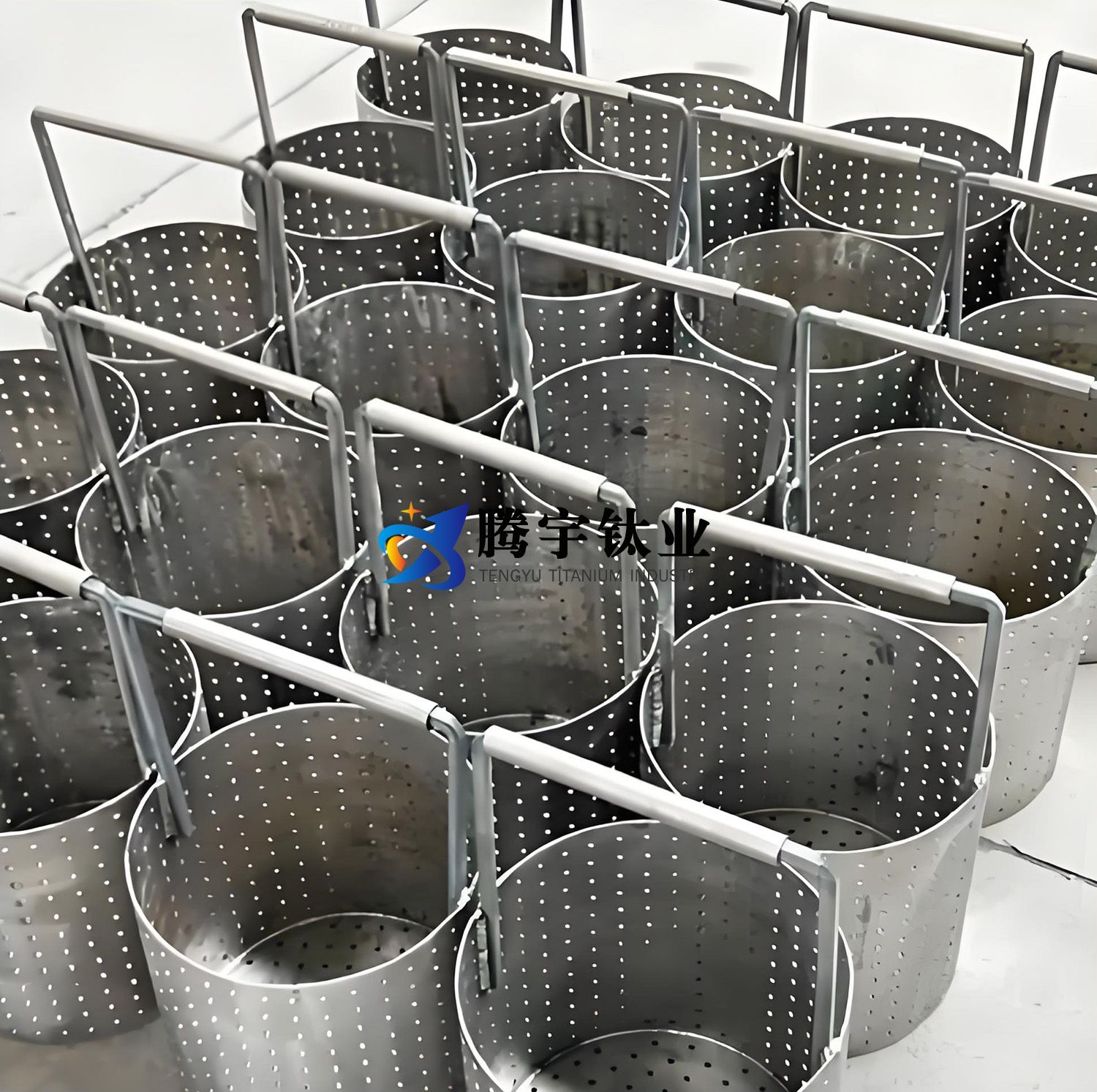

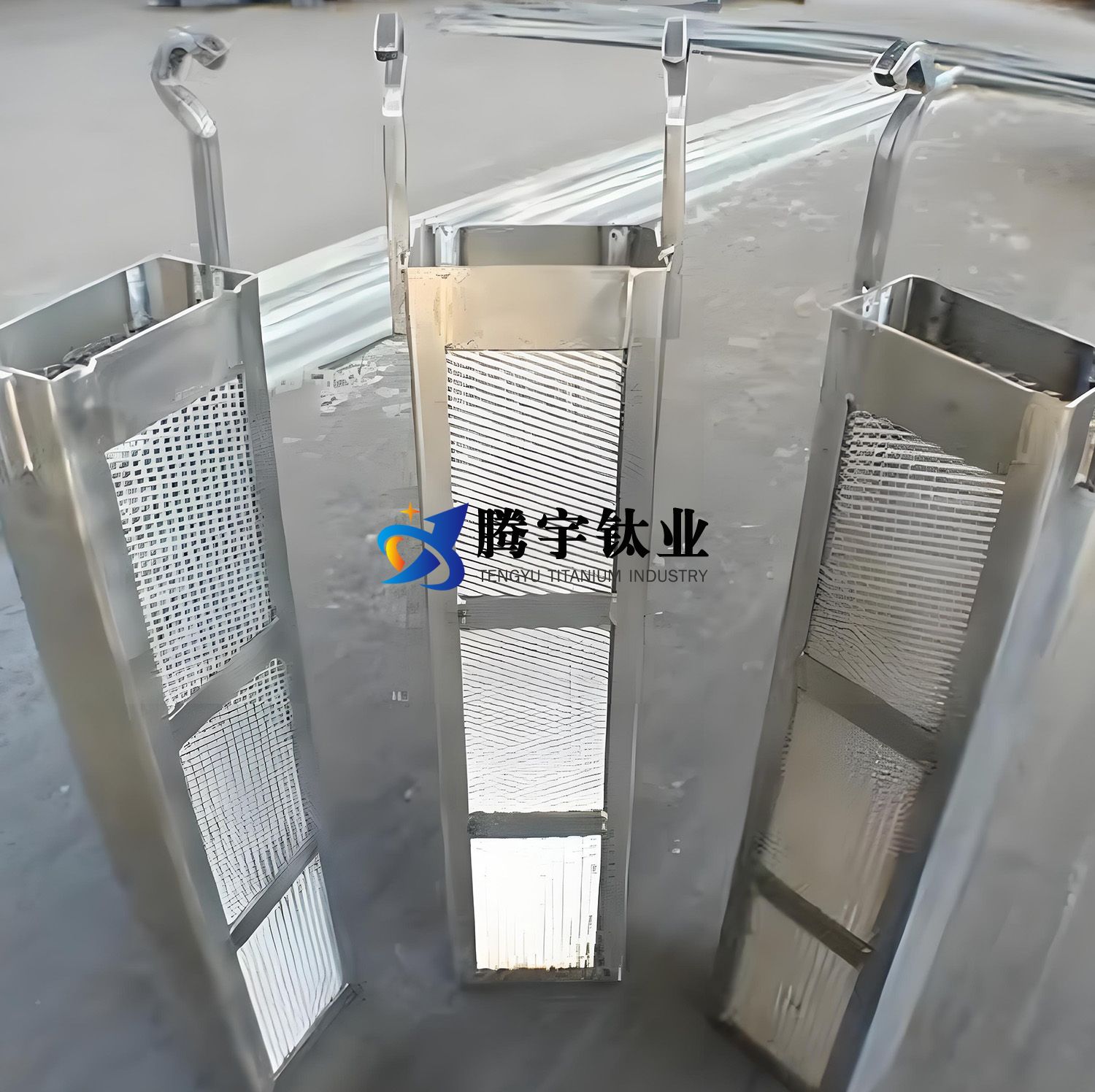

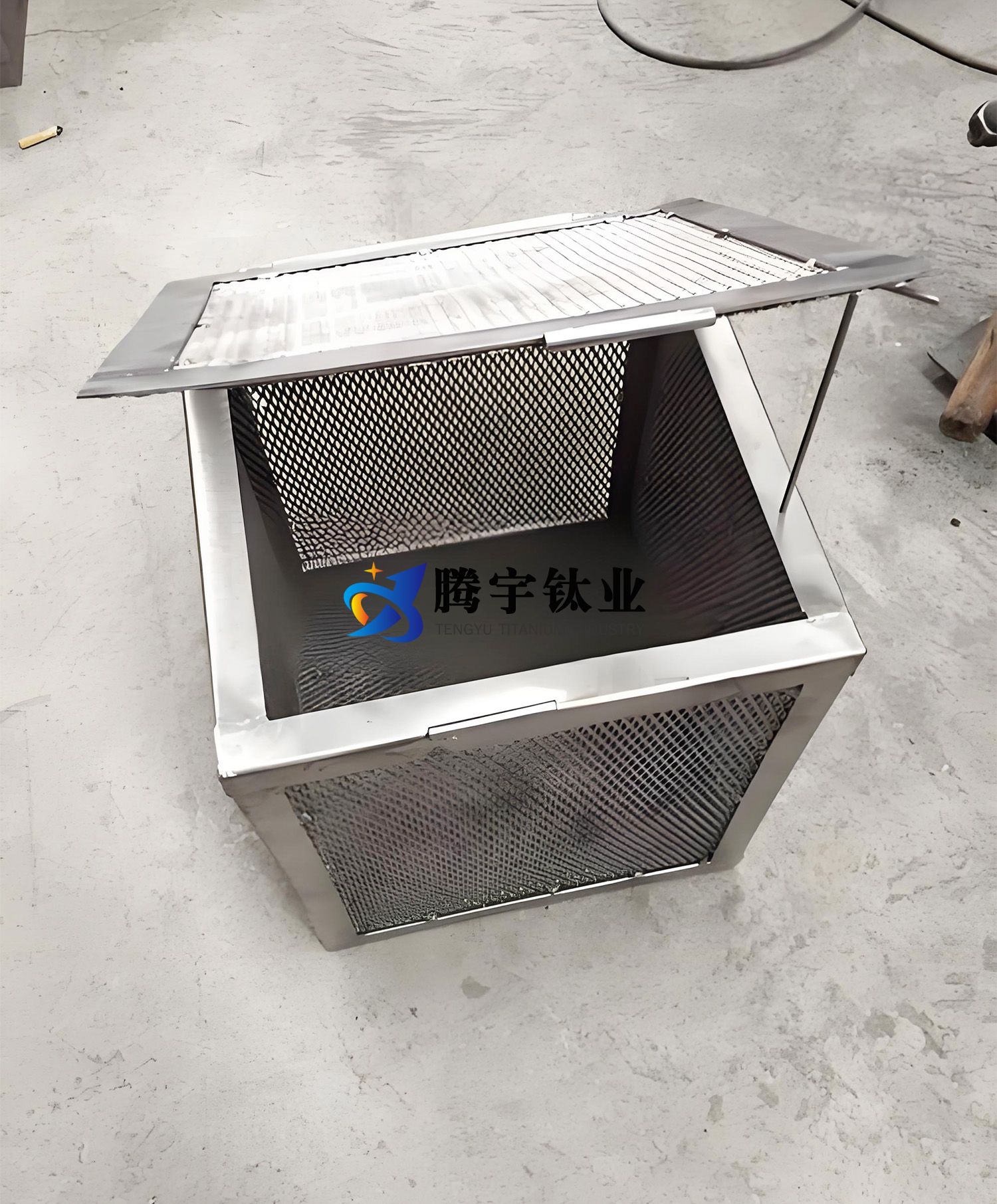

鈦網(wǎng)藍(lán)是以工業(yè)純鈦（TA1/TA2）、TC4等鈦合金為材質(zhì)，通過化學(xué)鈍化、陽極氧化、微弧氧化（MAO）等工藝生產(chǎn)的網(wǎng)狀容器，具有耐腐蝕、耐高溫（達(dá)800℃）、高強(qiáng)度（涂層硬度2000-3000HV）及輕量化特點，執(zhí)行GB/T 3625-2023、ASTM及ISO標(biāo)準(zhǔn)，廣泛應(yīng)用于化工過濾、醫(yī)療滅菌及海洋工程，需采用中性清洗劑維護(hù)并定期檢查鈍化膜，表面處理常用MAO陶瓷層或PVD涂層以增強(qiáng)耐磨抗蝕性。以下是騰宇鈦業(yè)對鈦網(wǎng)藍(lán)（鈦金屬網(wǎng)狀容器/籃筐）表面處理工藝與保養(yǎng)技巧的全面解析，涵蓋不同應(yīng)用場景、材質(zhì)及性能需求：

一、鈦網(wǎng)藍(lán)表面處理工藝及適配性

工藝類型	技術(shù)要點	適用場景	優(yōu)缺點對比
化學(xué)鈍化	HNO?（20-30%）浸泡30分鐘，生成5-10nm致密氧化膜	常規(guī)腐蝕環(huán)境（如酸堿液過濾）	?成本低、操作簡；?膜層較薄
陽極氧化	電壓20-50V，H?SO?電解液，氧化膜厚10-30μm，可著色（藍(lán)、灰）	食品加工、醫(yī)療器具	?耐蝕性↑50%；?脆性，忌機(jī)械沖擊
微弧氧化（MAO）	高壓電解（300-500V），生成50-100μm TiO?陶瓷層，耐溫達(dá)800℃	高溫反應(yīng)釜、海洋工程	?耐磨抗空蝕；?成本高、表面粗糙
PVD涂層	沉積TiN或DLC（類金剛石）涂層，硬度2000-3000HV	高磨損場景（如礦石篩分）	?超硬減摩；?涂層厚度受限（<5μm）
電解拋光	磷酸基電解液，Ra≤0.1μm，消除微裂紋和毛刺	生物醫(yī)藥、高純度介質(zhì)處理	?超潔凈；?能耗高、效率低

二、不同材質(zhì)鈦網(wǎng)藍(lán)的保養(yǎng)方法

材質(zhì)類型	保養(yǎng)要點	禁用操作	常見失效模式
工業(yè)純鈦（TA1/TA2）	- 定期中性清洗劑（pH 6-8）沖洗	?氫氟酸、濃鹽酸清洗	縫隙腐蝕、生物膜附著
	- 潮濕環(huán)境涂覆硅烷防護(hù)劑（如Dow Corning? 1-2577）
TC4鈦合金	- 高溫工況（＞300℃）涂覆Al?O?涂層	?冷熱驟變（ΔT＞100℃/h）	疲勞斷裂、氧化剝落
	- 定期超聲波清洗去除顆粒物
Ti-0.2Pd合金	- 含H?S/Cl?介質(zhì)中每月檢查鈍化膜	?硫化物長期暴露	點蝕、應(yīng)力腐蝕開裂
	- 鈍化膜損傷后重新酸洗（HNO?+HF）

三、核心應(yīng)用場景與維護(hù)方案

應(yīng)用領(lǐng)域	典型介質(zhì)	表面處理	保養(yǎng)措施	維護(hù)周期
化工過濾	強(qiáng)酸（H?SO?、HCl）	MAO陶瓷層+PTFE涂層	- 每月化學(xué)清洗（檸檬酸循環(huán)）	腐蝕速率＞0.1mm/年更換
			- 檢查涂層磨損（年損耗＞20μm時修復(fù)）
醫(yī)療滅菌籃	高溫蒸汽、消毒液	電解拋光+陽極氧化	- 術(shù)后低溫等離子滅菌	每2年臨床評估
			- 每季度電化學(xué)檢測氧化膜阻抗
海洋養(yǎng)殖網(wǎng)箱	海水、生物附著	MAO涂層+防污涂料	- 每季度高壓水槍沖洗	發(fā)現(xiàn)銹斑即處理
			- 生物附著＞30%面積時機(jī)械清理
3D打印支撐籃	金屬粉末、高溫熔體	滲氮處理（表面硬度↑2倍）	- 每次使用后酒精擦拭防污染	使用前必檢
			- 存儲于干燥氮?dú)夤瘢穸龋?0%）

四、表面退化修復(fù)技術(shù)

退化類型	檢測方法	修復(fù)工藝	成本效益比
涂層剝落	劃格法附著力測試（ASTM D3359）	局部打磨后等離子噴涂Al?O?	修復(fù)≈新件20%
局部點蝕	滲透探傷（PT）	激光熔覆+鈍化處理	修復(fù)≈新件30%
結(jié)構(gòu)變形	3D掃描對比原始模型	液壓矯形+退火消除應(yīng)力	修復(fù)≈新件40%

五、保養(yǎng)工具與耗材推薦

工具/耗材	推薦型號	適用場景	注意事項
清潔劑	3M? NeutraClean（pH 6.5-7.5）	通用鈦網(wǎng)藍(lán)	禁用含Cl?/F?成分
防護(hù)涂層	Belzona 1311（陶瓷環(huán)氧樹脂）	高溫/腐蝕環(huán)境	涂覆前表面粗糙度Ra≥3.2μm
檢測設(shè)備	Olympus EPOCH 650超聲探傷儀	焊縫及涂層缺陷檢測	校準(zhǔn)靈敏度至φ0.5mm缺陷

六、國內(nèi)外標(biāo)準(zhǔn)對比

標(biāo)準(zhǔn)領(lǐng)域	中國標(biāo)準(zhǔn)	國際標(biāo)準(zhǔn)	核心差異
醫(yī)用鈦清洗	YY/T 0641-2022	ASTM F86	中國要求生物負(fù)載≤100 CFU/件
海洋防腐蝕	GB/T 31304-2014	ISO 12944	國際鹽霧測試＞3000小時
涂層附著力	GB/T 4956-2003	ASTM D4541	美國要求拉拔強(qiáng)度≥10MPa

七、前沿技術(shù)趨勢

技術(shù)方向	技術(shù)原理	預(yù)期效果	成熟度
自修復(fù)鈍化膜	納米緩蝕劑微膠囊嵌入陽極氧化膜	腐蝕速率降低70%	2025年試用
智能監(jiān)測網(wǎng)藍(lán)	集成RFID芯片記錄使用次數(shù)與損傷	壽命預(yù)測精度提升80%	2030年商用
超疏水涂層	仿生荷葉結(jié)構(gòu)+氟硅烷改性	污垢附著減少90%	實驗室階段

八、選型與采購建議

選型因素	建議	備注
耐蝕性優(yōu)先	強(qiáng)酸選Ti-0.2Pd+MAO，高溫選TC4+PVD	參考ASTM G31全浸腐蝕試驗
成本控制	常規(guī)工況用TA1+化學(xué)鈍化，極端環(huán)境選Ti-6242S+MAO	維護(hù)成本≈采購價的8-15%/年
供應(yīng)商認(rèn)證	醫(yī)療領(lǐng)域需FDA/CE認(rèn)證，化工領(lǐng)域需ASME認(rèn)證	要求提供材質(zhì)追溯報告

以上內(nèi)容基于《鈦制設(shè)備表面工程技術(shù)規(guī)范》（GB/T 3625-2023）、ASTM及ISO標(biāo)準(zhǔn)（截至2024年），結(jié)合實際工業(yè)案例總結(jié)。如需定制化方案，請?zhí)峁┚唧w工況參數(shù)（介質(zhì)、溫度、壓力等）！

人妻少妇精品视频二区-亚洲丰满少妇av在线播放-午夜精选一区二区三区-九九九热精品在线视频观看

TA1/TA2/TA9/TC4鈦網(wǎng)藍(lán)的表面處理工藝與保養(yǎng)維護(hù)方案

相關(guān)鏈接

聯(lián)系我們

網(wǎng)站導(dǎo)航
